什么是共模干擾與差模干擾及如何抑制干擾？
發布日期:2025-02-07
點擊次數:160
一、共模干擾
(1)什么是共模干擾

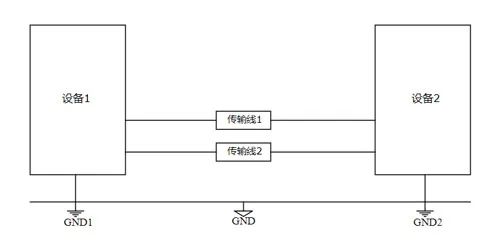

共模干擾是兩個幅度相同，相位相同的信號。在兩個設備之間傳輸電源或者信號的傳輸線至少有兩根，如圖1所示：
圖1

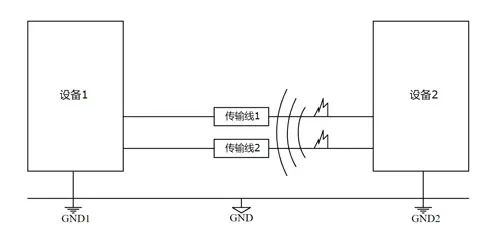

在上圖模型中，電源或者信號在傳輸過程中一般有三種可能會產生共模干擾。第一種：外界電磁場在傳輸線1和傳輸線2上同時感應出電壓，由此感應電壓產生感應電流并在傳輸線上傳播，如圖2所示：
圖2

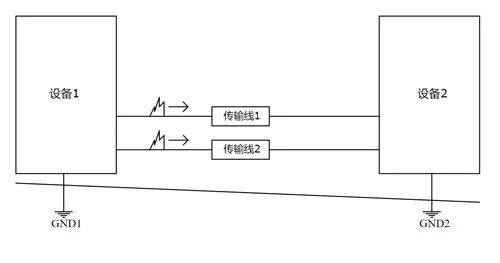

第二種：設備1和設備2的接地點GND1和GND2電位不相同，導致實際的兩個設備之間存在壓差，從而產生感應電流在兩根傳輸線上傳播，如圖3所示：
圖3

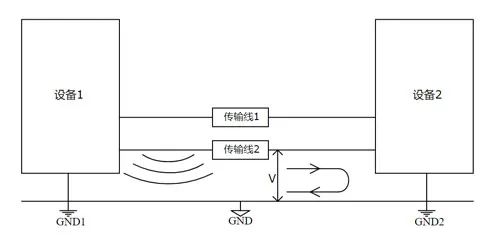

第三種：傳輸線1和傳輸線2與圖1中GND也就是大地存在電位差，也就是兩個導線做去路，地線做來路，這樣電纜上同樣也會存在共模電流，如圖4所示：
圖4
(2)如何抑制共模干擾
知道了什么是共模干擾以及其產生的緣由，那么抑制共模干擾就有了頭緒。
通常采用以下方法減小共模干擾的影響：
1．屏蔽和絕緣：使用屏蔽電纜或屏蔽盒，以阻止外部干擾信號進入信號線或電路。
2．差分信號：使用差分信號傳輸，其中信號由兩個相對的信號線組成，共模干擾信號會在兩個線上產生相同的影響，從而在接收端可以被抵消。
3．地線設計：優化地線和接地系統，以減小地線噪聲和共模干擾。
4．濾波器：使用共模電感來去除共模干擾信號，通常是在接收端或信號處理器中使用。
二、差模干擾
(1)什么是差模干擾

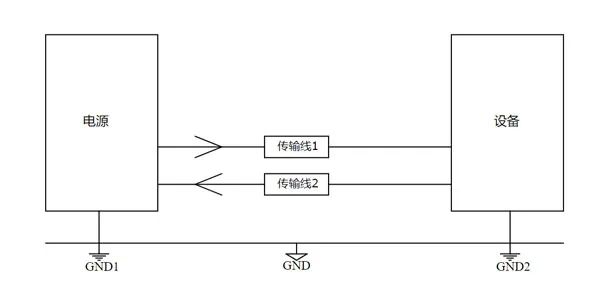

差模干擾是兩個幅度相同，方向相反的信號。差模干擾就是線與線之間的干擾，指電源與設備之間的傳導線構成的回路中存在的電壓尖峰、跳動等。模型如圖5所示
圖5
(2)如何抑制差模干擾
1．使用差模電感：差模電感是通過將兩個同向匝數相同的線圈按照特定規則繞制而成的。差模電感的理論特性是在差模電流下表現出高阻抗，而在共模電流下則表現為零阻抗。在電路中，差模電感的主要功能是消除電路中的差模信號。
2．使用差模電容：電容的阻抗隨頻率變化特性是Z = 1/(2πfC)，可見差模干擾的頻率越高，電容對其的阻抗越低。我們可以利用這個特性將差模干擾旁路掉。
